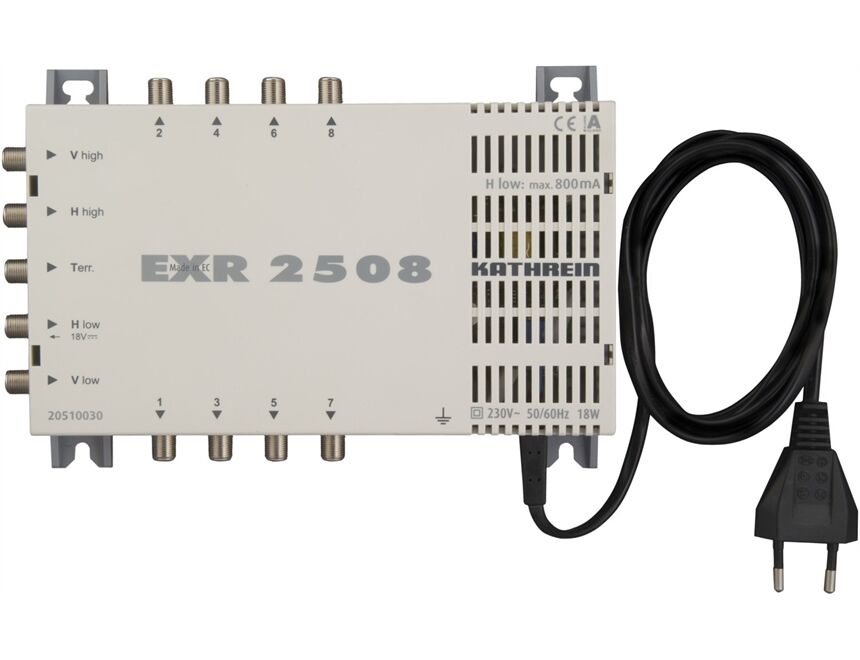

Kathrein EXR 2508
Auf Lager, Lieferung in 3-5 Werktagen
- Preemphase zum Entzerren der Kabeldämpfung integriert
- Kaskadierfähig mit EXR 2554/2558
- Kaskadierfähiger Multischalter zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf acht Receiver
- Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver
- Umschaltung erfolgt über das Koaxialkabel mit 14/18 V und 0/22 kHz-Signalfrequenz
- Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-Bereich
- Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich
- Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept
Kathrein EXR 2508
- Preemphase zum Entzerren der Kabeldämpfung integriert
- Kaskadierfähig mit EXR 2554/2558
- Kaskadierfähiger Multischalter zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf acht Receiver
- Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver
- Umschaltung erfolgt über das Koaxialkabel mit 14/18 V und 0/22 kHz-Signalfrequenz
- Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-Bereich
- Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich
- Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil und Stromsparkonzept
Leistungseigenschaften
22 KHz Schaltfrequenzja
Frequenzgang-Untergrenze, SAT(MHz)950
Frequenzgang-Obergrenze, SAT (MHz)2150
Frequenzgang-Untergrenze, terr. (MHz)5
Frequenzgang-Obergrenze, terr. (MHz)862
LNC-Schaltspannung 14/18 Vja
min. Umgebungstemperatur (-°C)20
max. Umgebungstemperatur (+°C)55
0 KHz Schaltfrequenzja
min. Anschlussdämpfung, terr. (dB)15
max. Anschlussdämpfung, terr. (dB)17
min. Anschlussdämpfung, SAT (dB)5
max. Anschlussdämpfung, SAT (dB)0
Entkopplung, SAT (dB)25
max. Betriebsausgangspegel, SAT (dBµV)109
Entkopplung, terrestrisch (dB)40
Gehäuseeigenschaften
Breite (cm)21.5
Höhe (cm)4.3
Tiefe (cm)14.8
Leistungsaufnahme/Spannungsversorgung
min. Netzspannung (V)198
max. Netzspannung (V)253
Stromaufnahme Umschaltmatrix (mA)800
Stromaufnahme pro Teilnehmer (mA)20
Konstruktionsmerkmale
Anzahl SAT-Antennen Eingänge4
Anzahl terrestrischer Ant.-Eingänge1
Anzahl Teilnehmerausgänge8
Umschaltmatrixaktive Umschaltmatrix
kaskadierfähiger Umschalterja
integrierter Signalverstäkerja
Hersteller
KATHREIN-Werke KG
Postfach 10 04 44
Anton-Kathrein-Straße 1-3
DE 83004 Rosenheim
www.kathrein.de
