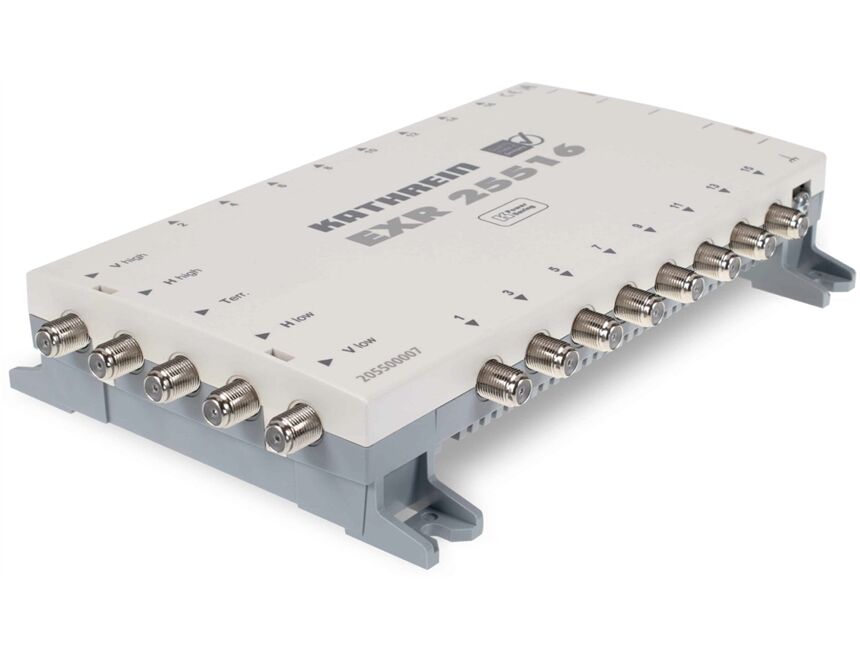

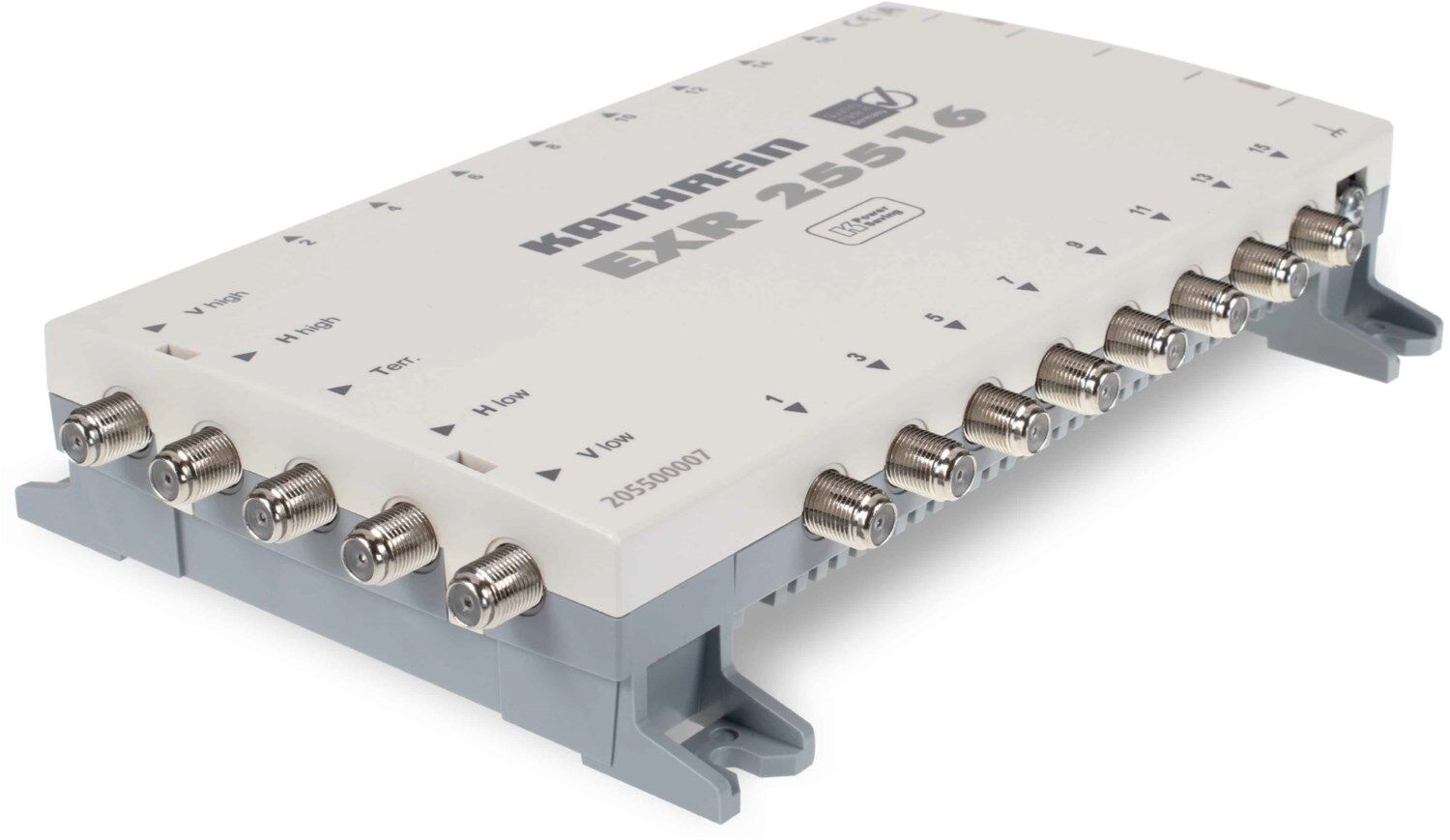

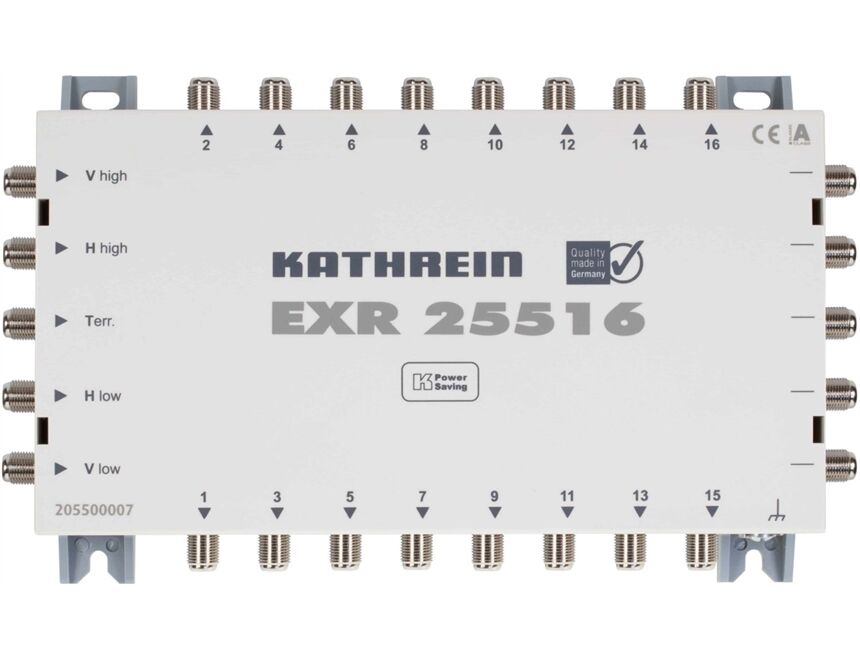

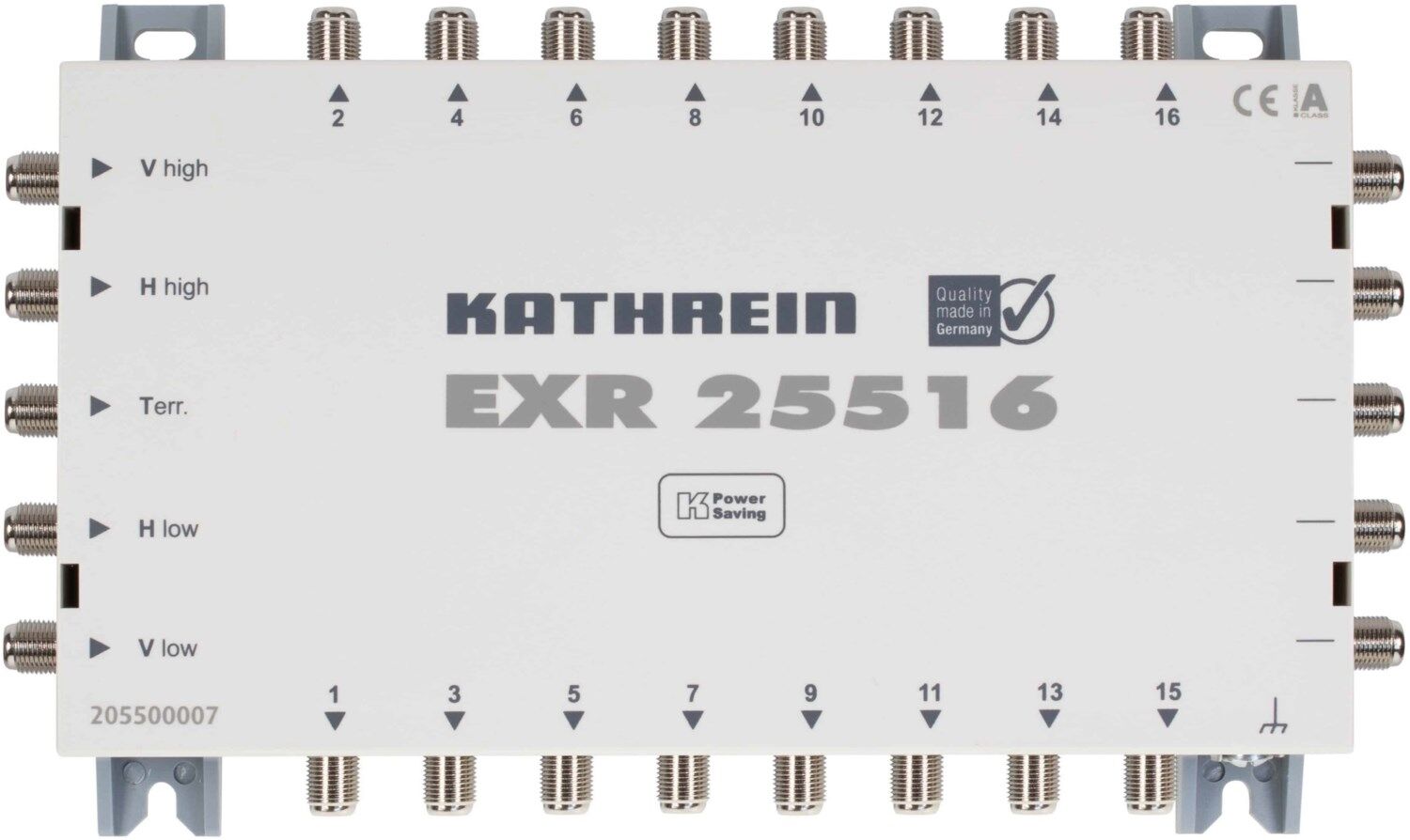

Kathrein EXR 25516
Auf Lager, Lieferung in 3-5 Werktagen
- Preemphase zum Entzerren der Kabeldämpfung integriert
- Terrestrischer Bereich: 5-862 MHz passiv
- Hohe Entkopplung zwischen den Ausgängen

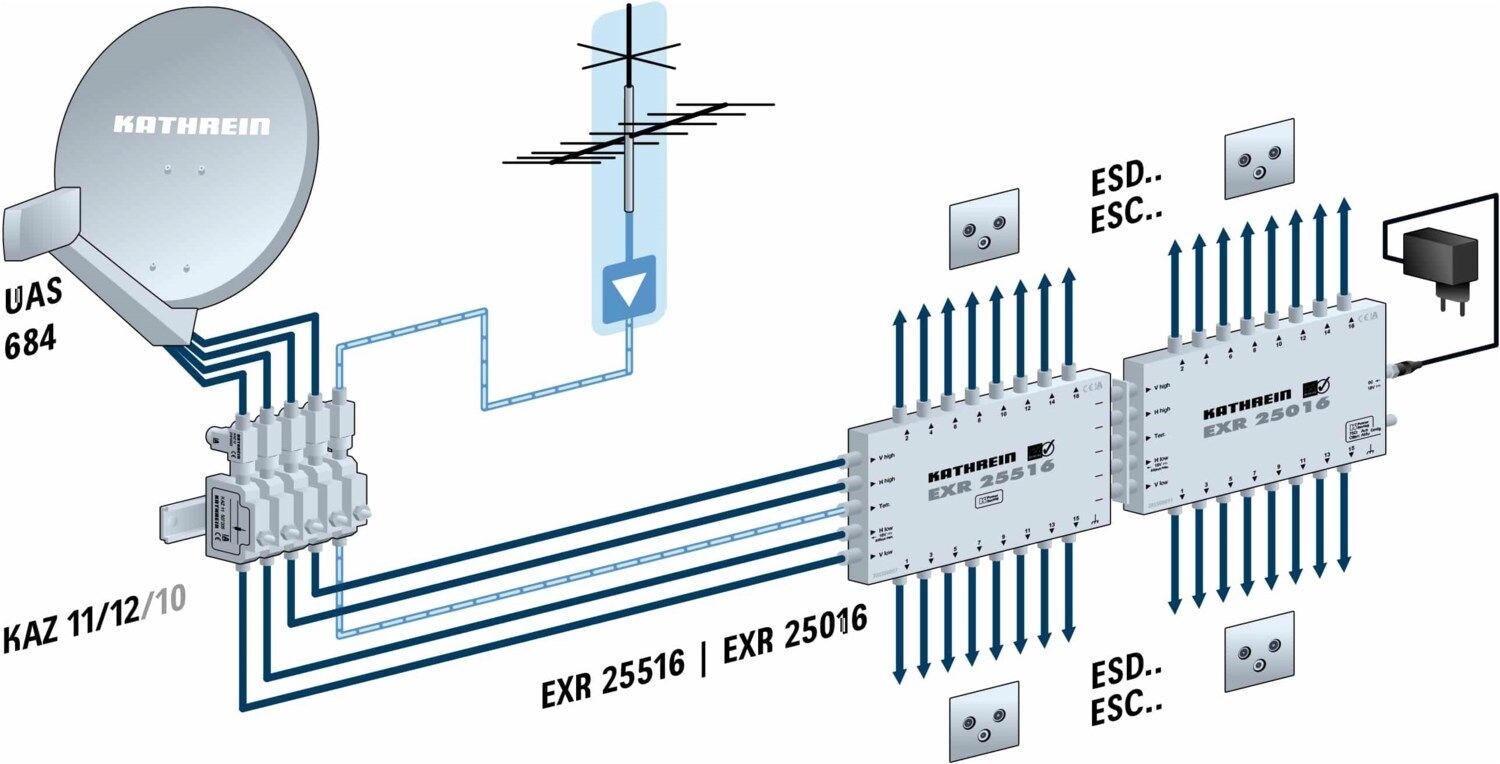

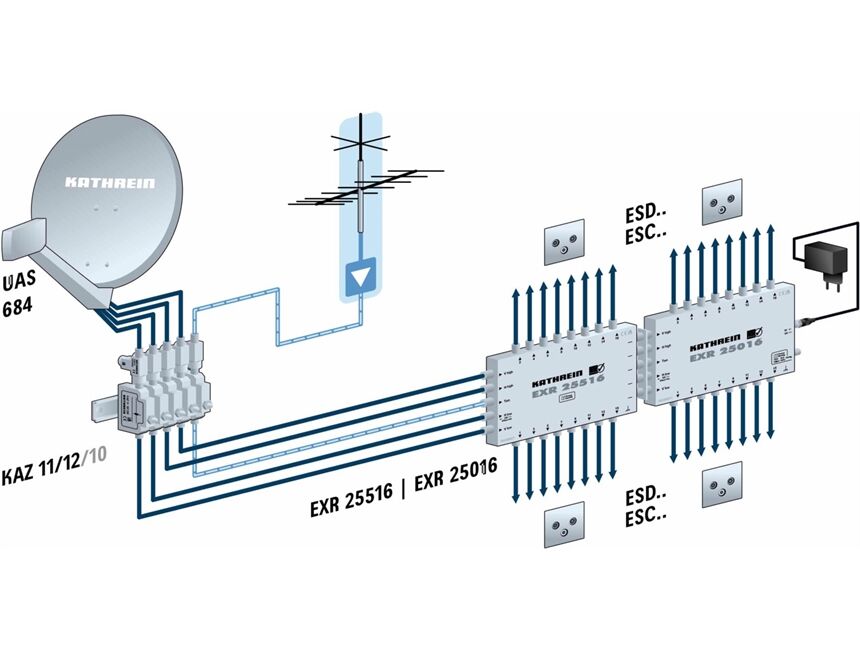

- Kaskadierfähiger Multischalter zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf viele Receiver
- Je Receiver ist nur eine Leitung notwendig (für Twin-Receiver zwei Leitungen)
- Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver
- Umschaltung erfolgt über das Koaxialkabel mit 14/18 V und 0/22 kHz-Signalfrequenz
- Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-Bereich
- Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich
Kathrein EXR 25516
Sobald kein Receiver mehr aktiv ist, erfolgt eine Signalisierung an den End-Multischalter über den Stamm vertikal low, der dann die LNB-Spannungsversorgung abschaltet
- Preemphase zum Entzerren der Kabeldämpfung integriert
- Terrestrischer Bereich: 5-862 MHz passiv
- Hohe Entkopplung zwischen den Ausgängen
- Kaskadierfähiger Multischalter zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf viele Receiver
- Je Receiver ist nur eine Leitung notwendig (für Twin-Receiver zwei Leitungen)
- Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver
- Umschaltung erfolgt über das Koaxialkabel mit 14/18 V und 0/22 kHz-Signalfrequenz
- Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-Bereich
- Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich
Leistungseigenschaften
22 KHz Schaltfrequenzja
Frequenzgang-Untergrenze, SAT(MHz)950
Frequenzgang-Obergrenze, SAT (MHz)2150
Frequenzgang-Untergrenze, terr. (MHz)5
Frequenzgang-Obergrenze, terr. (MHz)862
Betriebsausgangspegel (dBµV)109
LNC-Schaltspannung 14/18 Vja
min. Umgebungstemperatur (-°C)20
max. Umgebungstemperatur (+°C)55
min. LNC-Schaltspannung (V)12
max. LNC-Schaltspannung (V)19
0 KHz Schaltfrequenzja
Gehäuseeigenschaften
Breite (cm)23.9
Höhe (cm)14.8
Tiefe (cm)4.3
Wandmontage möglichja
Leistungsaufnahme/Spannungsversorgung
Stromaufnahme pro Teilnehmer (mA)20
Konstruktionsmerkmale
Anzahl Eingänge5
Anzahl SAT-Antennen Eingänge4
Anzahl terrestrischer Ant.-Eingänge1
Anzahl Teilnehmerausgänge16
Umschaltmatrixaktive Umschaltmatrix
kaskadierfähiger Umschalterja
Anzahl max. Teilnehmer16
integrierter Signalverstäkerja
DC-IN für externe Spannungsversorgungja
Zahl Anschl. für Durchschleif-Stammltg.5
Hersteller
KATHREIN-Werke KG
Postfach 10 04 44
Anton-Kathrein-Straße 1-3
DE 83004 Rosenheim
www.kathrein.de
