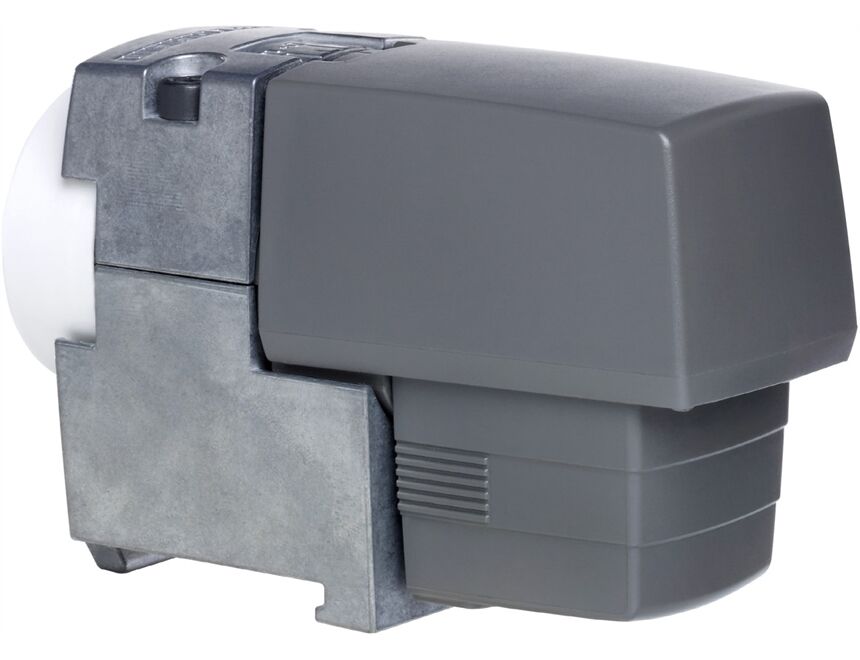

Kathrein UAS 571
Auf Lager, Lieferung in 3-5 Werktagen
Nur noch 5 Stück auf Lager
- Für lineare Polarisation
- Bestückt mit Single-LNB, schaltbar (ein Ausgang)
- Multifeed-tauglich durch kompakten Aufbau
- Für den Empfang von Satelliten im Ku-Band, wie z. B. ASTRA, EUTELSAT oder TürkSat
- Das Speisesystem entspricht der ASTRA-Spezifikation für Universal-Speisesysteme
- Für Einzelanlagen mit zwei Polarisationen und zwei Frequenzbereichen (Low- und High-Band bzw. analog und digital)
- Unabhängige Wahlmöglichkeit horizontal/vertikal, Low-/High-Band vom Receiver aus
- Umschaltung horizontal/vertikal, Low-/High-Band erfolgt über das Koaxialkabel durch 14/18 V und 22 kHz
- Komplettschutz von LNB und Kabelanschlüssen im belüfteten Gehäuse, Schutzart: IP 54
Kathrein UAS 571
Polarisation Umschaltbar: Vertikal (14 V) - Horizontal (18 V), Eingangsfrequenz GHz Umschaltbar: 10,70-11,70 (0 kHz) - 11,70-12,75 (22 kHz), Verstärkung dB > 50, Ausgangsfrequenz MHz 950-1950/1100-2150, Oszillatorfrequenz (L.O.) GHz 9,75/10,60, Phasenrauschen (L.O.: 10,60 GHz) dBc 1 kHz: -50, 10 kHz: -75, 100 kHz: -95, Systemgüte (G/T) dB/K Siehe Offset-Parabolantennen, Polarisationsentkopplung dB Typ. 25, Ausgang/Impedanz Ω 1 x F-Connector/75, Versorgungsspannung LNB V Vertikal: 11,5-14, Horizontal: 16-19, Stromaufnahme LNB mA Typ. 80, Abmessungen mm 112 x 72 x 44, Gewicht ca. kg 0,36.
- Für lineare Polarisation
- Bestückt mit Single-LNB, schaltbar (ein Ausgang)
- Multifeed-tauglich durch kompakten Aufbau
- Für den Empfang von Satelliten im Ku-Band, wie z. B. ASTRA, EUTELSAT oder TürkSat
- Das Speisesystem entspricht der ASTRA-Spezifikation für Universal-Speisesysteme
- Für Einzelanlagen mit zwei Polarisationen und zwei Frequenzbereichen (Low- und High-Band bzw. analog und digital)
- Unabhängige Wahlmöglichkeit horizontal/vertikal, Low-/High-Band vom Receiver aus
- Umschaltung horizontal/vertikal, Low-/High-Band erfolgt über das Koaxialkabel durch 14/18 V und 22 kHz
- Komplettschutz von LNB und Kabelanschlüssen im belüfteten Gehäuse, Schutzart: IP 54
Anschlüsse
Anzahl Ausgänge1
Leistungseigenschaften
min. Eingangsfrequenz (GHz)10.7
max. Eingangsfrequenz (GHz)12.75
Verstärkung (dB)50
1. Oszillatorfrequenz (GHz)9.75
2. Oszillatorfrequenz (GHz)10.6
Ausgangsfrequenz-Untergrenze (MHz)950
Ausgangsfrequenz-Obergrenze (MHz)2150
22 KHz Schaltfrequenzja
min. Fernspeisespannung (V)11.5
max. Fernspeisespannung (V)19
Stromaufnahme (A)80
LNC-Schaltspannung 14/18 Vja
0 KHz Schaltfrequenzja
Polarisationsentkopplung (dB)25
Gehäuseeigenschaften
Gewicht (g)360
Breite (cm)11.2
Höhe (cm)7.2
Tiefe (cm)4.4
LNC mit zusätzlichem Wetterschutzgehäuseja
Konstruktionsmerkmale
LNC-TypDigital-/Universal-LNC
Multifeed tauglichja
LNC für Einteilnehmer-Anlageja
