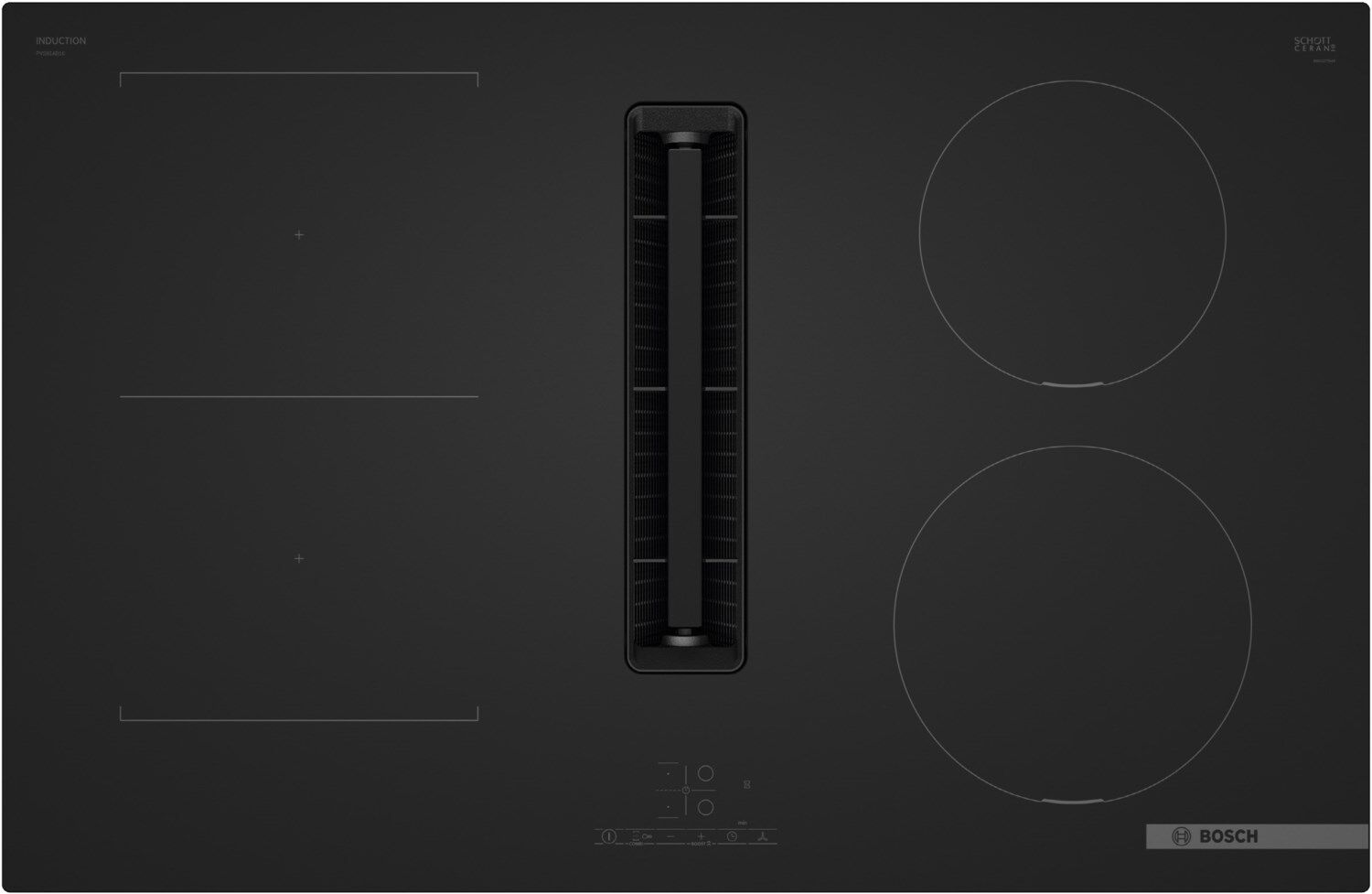

Bosch PVS81ABGA7

• 80 cm: Platz für 4 Töpfe oder Pfannen


Flexibilität der Kochzonen

• Combi Zone: Bei Verwendung von größerem Kochgeschirr werden zwei Kochzonen zu einer größeren verbunden.

• Kochzone vorne links: 190 mm, 210 mm, 2.2 kW (maximale Leistung 3.7 kW)

• Kochzone hinten links: 190 mm, 210 mm, 2.2 kW (maximale Leistung 3.7 kW)

• Kochzone hinten rechts: 180 mm, 1.8 kW (maximale Leistung 3.1 kW)

• Kochzone vorne rechts: 210 mm, 2.2 kW (maximale Leistung 3.7 kW)


Benutzerfreundlichkeit

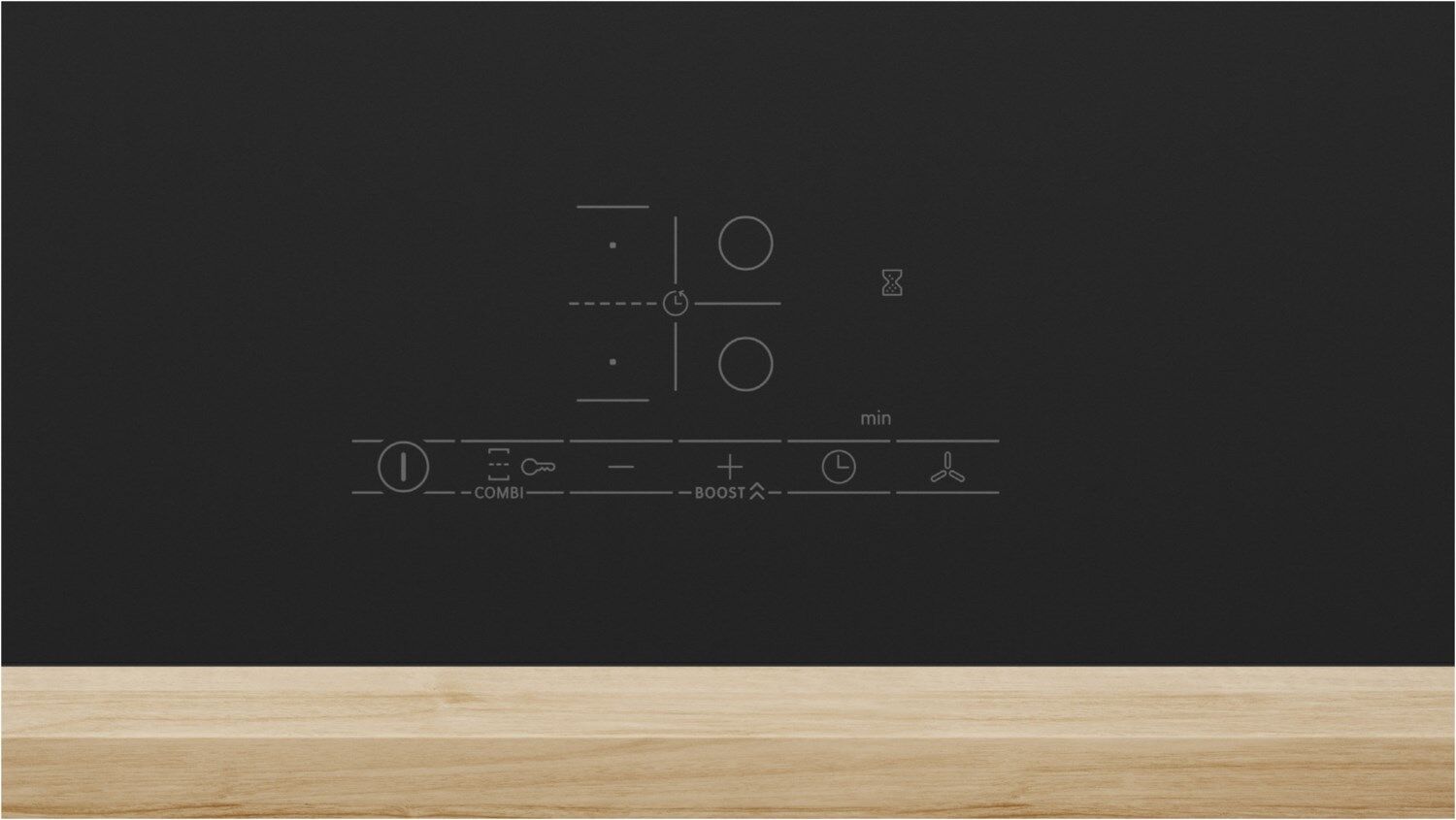

• Touch Select: Steuerung der Leistung über +/- Touch-Tasten.

• 17 Leistungsstufen: Stelle die Hitze mit 17 Leistungsstufen (9 Hauptstufen und 8 Zwischenstufen) präzise ein.

• Timer mit Abschaltfunktion: Schaltet die Kochzone am Ende der eingestellten Zeit aus (z. B. für gekochte Eier).

• Wecker: Ein Signal ertönt am Ende der eingestellten Zeit (z. B. beim Pastakochen).


Zeitersparnis und Effizienz

• Power Boost Funktion für alle Kochzonen: Mit 50 % mehr Leistung z. B. Wasser schneller zum Kochen bringen als auf höchster Leistungsstufe.

• Quick Start: Beim Einschalten wählt das Kochfeld automatisch die Kochzone aus, auf dem im ausgeschalteten Zustand Kochgeschirr platziert wurde.

• Re Start: Im Falle von unbeabsichtigtem Ausschalten des Kochfeldes bleiben alle Einstellungen erhalten, wenn du innerhalb von 4 Sekunden wieder einschaltest.

• Schnelles Abschalten: Schnelles Abschalten durch längeres Berühren der Bedienfläche der Kochzone.


Design

• Matt Design: Elegantes, mattes Glaskeramikdesign, das weniger anfällig für sichtbare Kratzer und Fingerabdrücke ist.

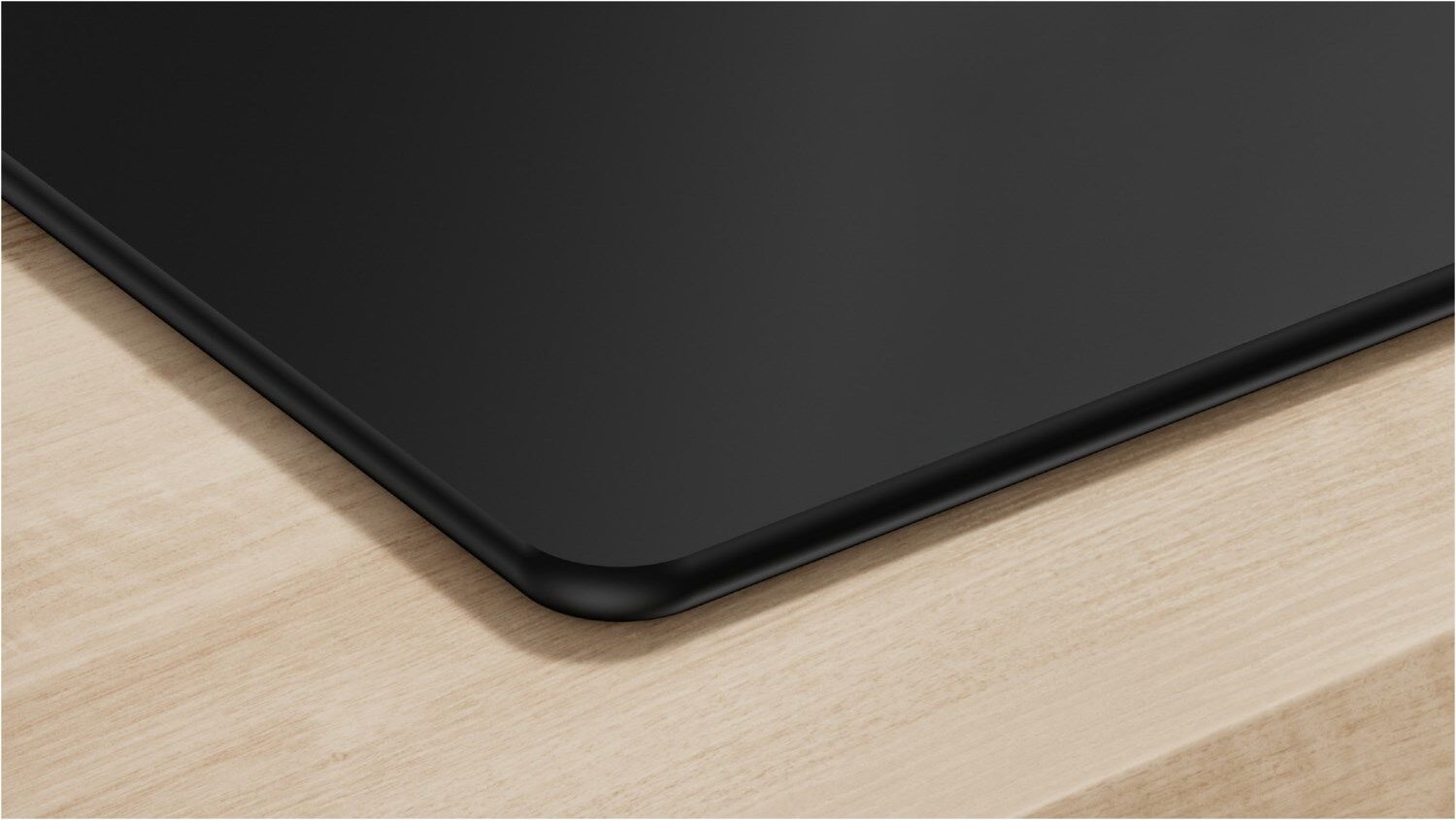

• Rahmen: Rahmenlos aufliegend


Sicherheit

• 2-stufige Restwärmeanzeige je Kochzone: Zeigt an, welche Kochzonen noch heiß oder warm sind.

• Kindersicherung: Verhindert eine unbeabsichtigte Aktivierung des Kochfeldes.

• Hauptschalter: Alle Kochzonen auf einmal ausschalten.

• Automatische Sicherheitsabschaltung: Aus Sicherheitsgründen schaltet sich das Kochfeld nach einer voreingestellten Zeit ohne Interaktion automatisch ab.


Installation

• Maße des Gerätes (HxBxT mm): 223 x 802 x 522

• Erforderliche Nischenmaße (HxBxT mm): 223 x 750 x (490 - 490)

• Minimale Arbeitsplattenstärke: 16 mm

• Gesamtanschlusswert: 7400 W

• PowerManagement Funktion: Bei Bedarf die maximale Leistung begrenzen (abhängig von der Absicherung der Elektroinstallation).

• Netzkabel: 110 cm, Anschlusskabel beigelegt in Verpackung


Zubehör

• Clean Air Plus Geruchsfilter, Teleskopschieberelement für ungeführte Umluft beigelegt

• Installation in einen 60 cm Unterschrank möglich.


Integriertes Downdraft-Lüftungssystem

• Induktionskochfeld mit vollintegriertem, leistungsstarkem Downdraft-Abzugsmodul.

• Geeignet für Umluft- oder Abluftbetrieb (inkl. differenzierter Softwaremodi). Installationszubehör für ungeführte Umluft, darunter vier Geruchsfilter und ein Teleskopschiebeelement, sind im Lieferumfang des Kochfeldes enthalten. Zubehör für andere Einbaumöglichkeiten ist erhältlich, Details in den Planungshinweisen.

• Ästhetisch integriertes, flächenbündiges Lufteinlassdesign mit schwebendem, hitzebeständigem Glaskeramikelement für freie Bewegung und Platzierung des Kochgeschirrs.

• Lüftungssystem mit 3 elektronisch gesteuerten Lüfterstufen und einer Intensivstufe (mit automatischer Rückstellung). Steuerung per Touch Select.

• Automatisches Einschalten des Lüftungssystem bei Nutzung einer Kochzone.

• Automatische verzögerte Abschaltung nach dem Kochen, um Restgerüche zu beseitigen (in spezifischer ultra-geräuscharmer Lüfterrstufe, 12 min (Abluft), 30 min (Umluft), manuell abschaltbar)

• Vollständig manuelle Steuerung über Touch Select möglich.

• Leistungsstarkes, geräuscharmes Gebläse mit effizienter BLDC-Technologie. Hohe Förderleistungen bei sehr geringem Geräuschpegel und angenehmen Frequenzen dank psychoakustisch und aerodynamisch optimiertem Innenraum. Hohe Druckverlustbeständigkeit auch bei längeren und komplexeren Verrohrungen.

• Einfaches Entnehmen und Reinigen der Fettfilter- und Überlaufschutzeinheit.

• Bequeme Ein-Hand-Entnahme der Filter-Einheit.

• Großflächige, 12 lagige Edelstahl-Fettfilter für hohe Fettfiltrationseffizienz (94 %).

• Alle Teile sind einfach zu reinigen, spülmaschinengeeignet und hitzeresistent.

• Kondensat- und Überlaufschutzbehälter, ca. 200 ml Aufnahmekapazität.

• Sicherheitsüberlauftank (spülmaschinengeeignet) mit zusätzlichen 700 ml Aufnahmekapazität. Einfach zugänglich und von unten abnehmbar.

• Insgesamt eine Aufnahmekapazität von 900 ml (200 ml + 700 ml)

• Wasserdichtes Lüftungssystem

• Dunstabzug Leistung:

• Abluftleistung (nach EN 61591): min. Normalstufe 330 m3/h , max. Normalstufe 500 m3/h , max. Intensivstufe 622 m3/h

• Umluftleistung (nach EN 61591): min. Normalstufe 252 m3/h , max. Normalstufe 441 m3/h , max. Intensivstufe 595 m3/h

• Geräuschwerte bei Abluftbetrieb: min. Normalstufe 61 dB re 1 pW, max. Normalstufe 69 dB re 1 pW, max. Intensivstufe 74 dB re 1 pW

• Geräuschwerte bei Umluftbetrieb: min. Normalstufe 55 dB re 1 pW, max. Normalstufe 66 dB re 1 pW, max. Intensivstufe 72 dB re 1 pW

• Fettfilter-Effizienz: 94 %

• Verbrauchsdaten und Energieeffizienz (gemäß EU-Verordnung Nr. 65/2014):

• Energie Effizienzklasse: B (bei einer Skala der Energie-Effizienzklassen von A+++ bis D)

• Lüftereffizienzklasse: A

• Durchschnittlicher Energieverbrauch: 57 kWh/Jahr

• Fettfilter-Effizienzklasse: B

• Geräusch min./max. Normalstufe: 61 dB & 69 dB

• Bei Umluftbetrieb 2x 2 direkt integrierte, leistungsstarke Clean Air Plus Umluftfilter.

• Optimierte Geruchsreduktion beim Kochen mit komplexen Geruchsmolekülketten (z. B. Fischgerüche).

• Große Filteroberfläche mit hoher Geruchsreduktionsrate

• Anti-Pollen Funktion: Der Filter hält eine extrem hohe Menge an Pollen in der Luft zurück und deaktiviert die Allergene, die vom Filter zurückgehalten werden.

• Nutzungsdauer von 6-12 Monaten (nicht regenerierbar)

• Sehr geringes Geräusch mit optimierter Psychoakustik

• Einfache Zugänglichkeit und einfache Entnahme von oben durch den Lufteinlass

• Ersatz Clean Air Plus Aktivkohlefilter: HEZ9VRCR1.

• Bei Umluftbetrieb 2 x 2 direkt integrierte, leistungsstarke cleanAir Plus Umluftfilter


Planungs- und Installationshinweise

• Geeignet für Abluft oder Umluftinstallation in 4 verschiedenen Varianten (ungeführt, teilgeführt und vollgeführte Umluft oder Abluft). Installationszubehör für die ungeführte Umluft, darunter vier cleanAir-Geruchsfilter und ein Teleskop-Schiebeelement, sind im Lieferumfang des Kochfeldes enthalten. Das mitgelieferte Zubehör ermöglicht eine einfache und schnelle Installation und ist in allen Arbeitsplattentiefen ≥60 cm planbar. Für andere Installationsarten wird eines der folgenden Zubehörsets empfohlen:

• Notwendig bei teil- und vollgeführter Umluft - immer als Geräteset bestellen!

• Im Geräteset ist der erste relevante Bogen bereits enthalten:

• Arbeitsplattentiefe ≥ 60 cm - gekürzte Auszüge (90° „S“ Flachkanalbogen HEZ9VDSB4, männlich)

• Arbeitsplattentiefe ≥ 70 cm - Standardauszüge (90° „L“ Flachkanalbogen HEZ9VDSB2, männlich)

• Für eine teilgeführte Umluft bis in den Sockelbereich bieten wir eine Vorzugsverrohrung als Zubehör-Set HEZ9VDKR2 an (ausgelegt für eine Arbeitshöhe bis zu 960 mm).

• Für eine individuelle vollgeführte Umluft steht umfangreiches Sonderzubehör zur Verfügung.

• Notwendig bei Abluft - immer als Geräteset bestellen!

• Im Geräteset ist der erste relevante Bogen bereits enthalten:

• Arbeitsplattentiefe ≥ 60 cm - gekürzte Auszüge (90° „S“ Flachkanalbogen HEZ9VDSB4, männlich)

• Arbeitsplattentiefe ≥ 70 cm- Standardauszüge (90° „L“ Flachkanalbogen HEZ9VDSB2, männlich)

• Weiteres Zubehör für die Luftführung muss auf Basis der individuellen Planung gesondert bestellt werden. Hierzu bieten wir umfangreiches Zubehör an.

• Zur Vervollständigung der vollgeführten Umluft oder für jede andere individuelle Umluftplanung ist verschiedenes Kanalzubehör erhältlich.

• Planungshinweise:

• Die Planung ist möglich als Wand- und Inselplanung

• Das Produkt und die Zubehöre erfüllen die Anforderungen des Nadelflammtests (nach IEC 60695-11-5) und der Baustoffklasse B1/B2 (gemäß DIN 4102 1).

• Ausnahme: Das Zubehör HEZ9VDSS2 Flexmanschette erfüllt die Bestimmungen der Baustoffklasse B1 (nach DIN 4102-1) nicht.

• Die maximale Eintauchtiefe beträgt 223 mm unter Glas für aufsatzmontierte Geräte und 227 mm für Geräte, die für den flächenbündigen Einbau geeignet sind (modellabhängig).

• Das Gerät muss von unten frei zugänglich bleiben

• Es ist kein Zwischenboden unter dem Gerät notwendig. Die Schubladen müssen entnehmbar sein. Die Rückwand kann gelassen werden - es wird lediglich ein Ausschnitt für den Luftaustritt (Position und Größe können den Installationsanweisungen entnommen werden) benötigt.

• Eine Installation in ungeführter Umluft erfordert eine vertikale Öffnung von min. 25 mm hinter der Rückwand der Möbel. Für eine optimale Leistung werden 50 mm empfohlen.

• Die minimale Arbeitsplattenstärke beträgt 16 mm für aufsatzmontierte und flächenbündig montierte Geräte mit dem Standard Installationssystem. Ist die Arbeitsplatte dünner, kann das Kochfeld mit integriertem Dunstabzug z. B. durch Aufdoppeln des Materials trotzdem installiert werden.

• Das Gesamtgerätegewicht beträgt 26 kg. Die Tragfähigkeit und Stabilität insbesondere bei dünnen Arbeitsplatten ist durch geeignete Unterkonstruktionen sicherzustellen. Hierbei sind das Gerätegewicht (mitsamt entsprechender Beschwerungen wie z. B. befüllter Töpfe) und die Spezifikationen des Arbeitsplattenherstellers zur strukturellen Integrität zu beachten.

• Für alle teil- und ungeführten Umluftplanungen, wird eine Luftrückstromöffnung von ≥ 400 cm² im Sockelbereich benötigt. Die Öffnung kann über Auslassgitter, Lamellengitter oder leicht gekürzte Sockel, abhängig vom Sortiment des Küchenmöbelherstellers, realisiert werden.

• Der Luftauslass auf der Geräterückseite kann direkt mit einem Flachkanalelement (NW 150) kombiniert werden.

• Verrohrungen bis zu 8 m mit drei 90° Bögen möglich

• Bei Installation einer Luftführung im Abluftbetrieb und einer kamingebundenen Feuerstelle, muss die Stromzuführung mit einem geeigneten Sicherheitsschalter versehen werden. Dies ist bei einer Installation in Umluftführung nicht erforderlich.

• Im Abluftbetrieb sollte eine Rückstauklappe mit einem maximalen Öffnungsdruck von 65 Pa installiert werden.

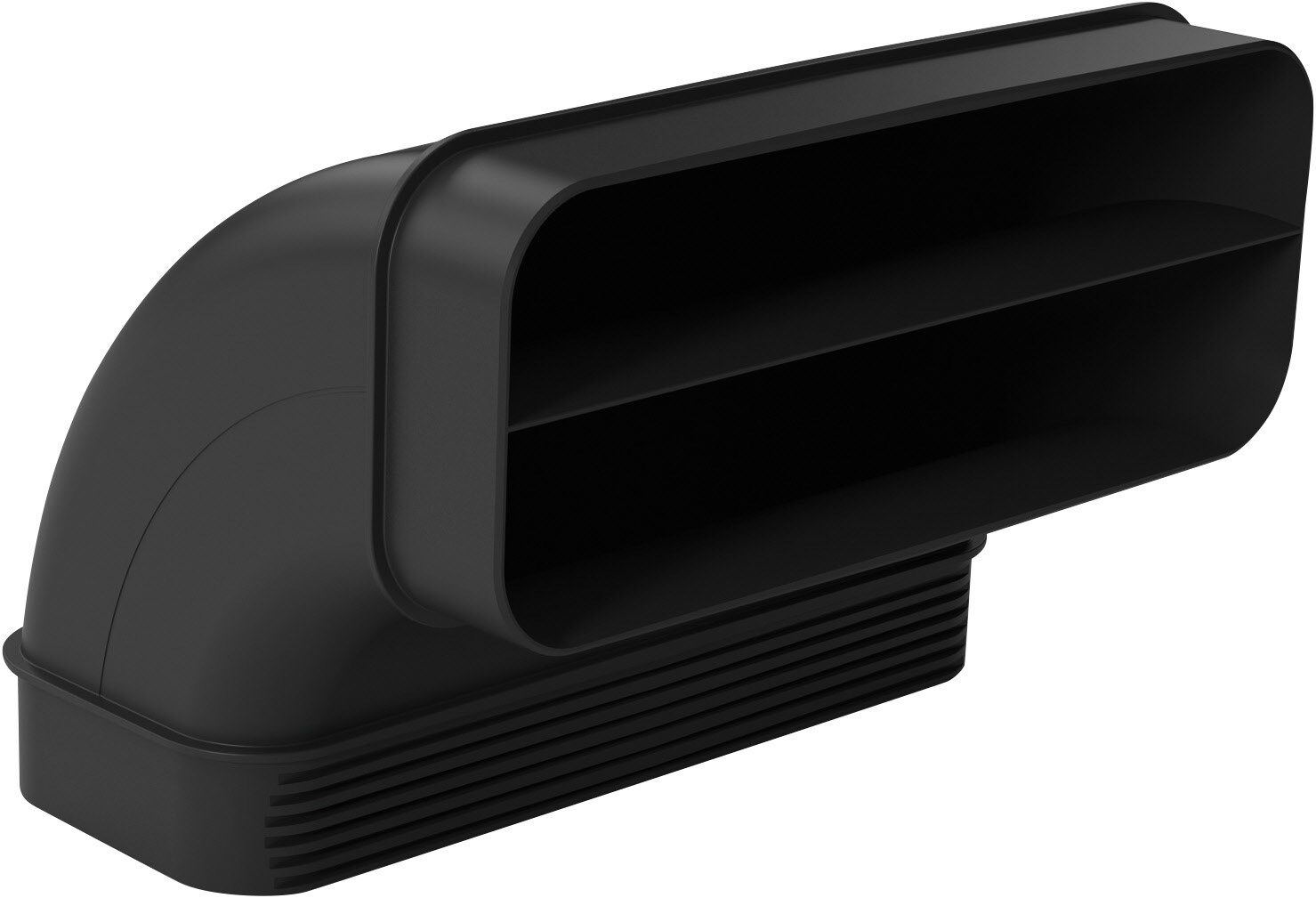

HEZ9VDSB2

• 90 ° Flachkanalbogen (männlich) in vertikaler Konfiguration mit großem Radius

• Der 90° L-Bogen mit großem Radius für die geführte Um- oder Abluft ermöglicht den Einbau von Kochfeldern mit int. Dunstabzug ab einer Arbeitsplattentiefe von mind. 70 cm. Evtl. vorhandene Auszüge behalten ihre volle Tiefe. Für den Einbau bei einer Arbeitsplattentiefe unter 70 cm ist der S-Bogen erforderlich.

• Aerodynamisch optimiert für minimierte Druckverluste und maximale Durchflussrate. Einfach über die Verbindungsmannschette mit anderen Teilen zu verbinden.

• Das Element erfüllt den Nadelflammtest (nach IEC 60695-11-5) und die Baustoffklasse B1 (nach DIN 4102-1)
